本文的狀態評價原則,國網溫州供電公司對光接口運行情況中的儲備電平、光口溫度、光口誤碼性能3個重要指標的異常情況進行重點監測和越限告警提示（見圖5）。儲備電平在1~3 dB的異常顯示儲備電平輕微不足,儲備電平在1 dB以下的異常顯示儲備電平嚴重不足。光模塊溫度在低于告警門限10 ℃以上以及光接口存在誤碼的情況需進行異常監測。設備性能異常數量統計界面如圖5所示,雙擊圖5a中的柱狀圖,即可彈出圖5b所示的詳細
列表。

根據本文提出的設備狀態評價體系和檢修建議對所有光傳輸設備進行評價打分,根據現象進行檢修自動分類,并對所有光傳輸設備按照評價分數進行排序,對分數低的設備進行重點監測。光傳輸設備狀態評價及評分排序界面如圖6所示。

根據狀態評價體系自動生成光傳輸設備評價表,可作為該設備的體檢報告。光傳輸設備評價報告如圖7所示。

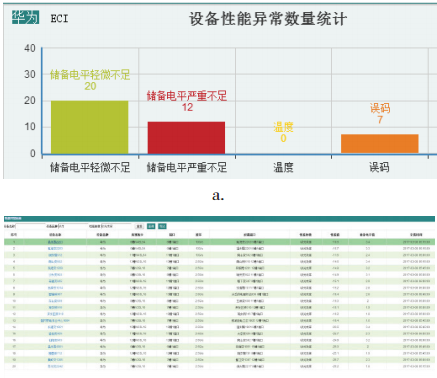

圖5 設備性能異常數量統計界面Fig.5 Device abnormal performance statistics interface

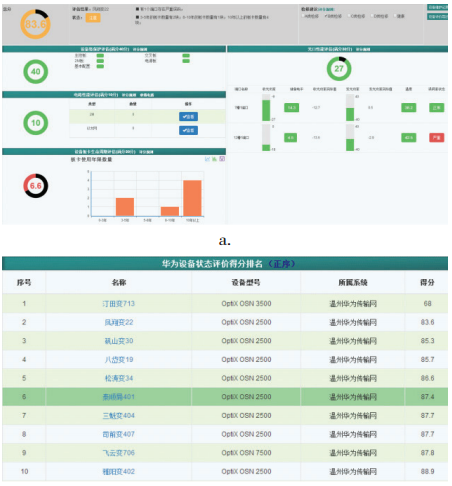

圖6 光傳輸設備狀態評價及評分排序界面Fig.6 Optical transmission equipment status evaluation and scoring sorting interface

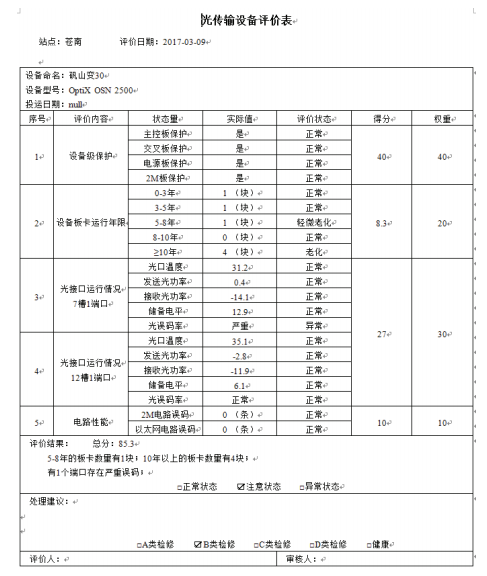

圖7 光傳輸設備評價報告Fig.7 Optical transmission equipment evaluation report

 5 結語

光傳輸設備狀態評價檢修系統的開發與應用,本質上是對專業網管系統大數據分析系統的研究。光傳輸專業網管系統中蘊含大量基礎性數據,而網管系統本身對這些數據的利用率不到7%。本文開發的電力通信光傳輸設備狀態評價檢修系統可實現對通信網絡運維的預警監視、狀態檢修、輔助決策等,從而全面提升通信網絡的建設水平,減輕網管系統運維人員的統計分析工作量,以便集中精力考慮網絡運維優化和網絡運維質量提升。

(編輯:鄒海彬)

參考文獻

[1] 張博文, 閻春雨, 畢建剛, 等. 基于大數據的輸變電設備狀態預警系統架構研究[J]. 電力信息與通信技術, 2016, 14(12): 26- 32.

ZHANG Bo-wen, YAN Chun-yu, BI Jian-gang, et al.Research on the architecture of electrical equipment status early warning system based on big data[J]. Electric Power Information and Communication Technology, 2016, 14(12): 26-32.

[2] 李永攀, 馮薇璽, 黃安子, 等. 設備狀態檢修分析系統設計與實現[J]. 電力信息與通信技術, 2014, 12(12): 106-110.

LI Yong-pan, FENG Wei-xi, HUANG An-zi, et al.Design and implementation of the equipment condition based maintenance analysis system[J]. Electric Power Information and Communication Technology, 2014, 12(12): 106-110.

[3] 宮宇, 呂金壯. 大數據挖掘分析在電力設備狀態評估中的應 用[J]. 南方電網技術, 2014, 8(6): 74-77.

GONG Yu, LV Jin-zhuang.Application of big data mining analysis in power equipment state assessment[J]. Southern Power System Technology, 2014, 8(6): 74-77.

[4] 陳翔宇, 羅懌, 胡軍, 等. 新一代智能變電站變電設備狀態評估大數據分析應用展望[J]. 電力信息與通信技術, 2016, 14(8): 46-51.

CHEN Xiang-yu, LUO Yi, HU Jun, et al.The prospect for big data mining application of substation equipment condition assessment in new generation smart substation[J]. Electric Power Information and Communication Technology, 2016,14(8): 46-51.

[5] 王繼業, 王德林, 楊國生, 等. 大數據技術在繼電保護領域的研究與應用[J]. 電力信息與通信技術, 2016, 14(12): 1-8.

WANG Ji-ye, WANG De-lin, YANG Guo-sheng, et al.Research and application of big data technology in relay protection[J]. Electric Power Information and Communication Technology, 2016, 14(12): 1-8.

[6] 趙東. 本地傳輸網評估與優化[D]. 西安: 西安電子科技大學, 2007.

[7] 王英. 設備狀態維修系統結構與決策模型研究[D]. 哈爾濱: 哈爾濱工業大學, 2009.

[8] 國家電網公司.國家電網公司設備狀態檢修規章制度和技術標準匯編[M]. 北京: 中國電力出版社, 2008.

[9] 李銘鈞, 陳杏, 甘團杰, 等. 基于模糊役齡回退的電力設備彈性檢修決策優化模型[J]. 廣東電力, 2016, 29(3): 99-104.

LI Ming-jun, CHEN Xing, GAN Tuan-jie, et al.Optimization model for flexible maintenance decision-making for power equipments based on fuzzy age reduction[J].Guangdong Electric Power, 2016, 29(3): 2016, 29(3): 99-104.

[10] 張光瑩. 電力通信設備狀態評價與風險評估研究[D]. 昆明: 昆明理工大學, 2016.

[11] 劉賢杰, 劉旭生. 信息通信狀態檢修系統中狀態評價體系的探索與實踐[J]. 電力信息化, 2012, 10(5): 64-69.

LIU Xian-jie, LIU Xu-sheng.Exploration and practice of state evaluation system in the information and communication condition maintenance system[J]. Electric Power Information Technology, 2012, 10(5): 64-69.

[12] 俞弦, 施健, 唐云善, 等. 智能電網通信管理系統建設研究[J]. 電力系統通信, 2011, 32(5): 101-105.

YU Xuan, SHI Jian, TANG Yun-shan, et al.Research on the construction of communication management system in smart grid[J]. Telecommunications for Electric Power System, 2011, 32(5): 101-105.

[13] 王金鳳. 傳輸網絡評估及優化研討[J]. 科技咨詢, 2012(34): 102-103.

[14] 何開勝, 周飛, 于雷. 傳輸網綜合網管系統建設的探討[J]. 郵電設計技術, 2007(9): 38-43.

HE Kai-sheng, ZHOU Fei, YU Lei.Discussion on integrated network management system construction[J]. Designing Techniques of Posts and Telecommunications, 2007(9): 38-43.

[15] 李會民, 高質新. 傳輸網絡評估系統在運維工作中的應用[J]. 電信技術, 2006(11): 64-65.

[16] 張建忠, 邢玉領. 傳輸網網絡評估技術在本地網網絡優化中的應用[J]. 郵電設計技術, 2009(6): 45-46.

ZHANG Jian-zhong, XING Yu-ling.The application of transmission network evolution techniques to local network optimization[J]. Designing Techniques of Posts and Telecommunications, 2009(6): 45-46.
